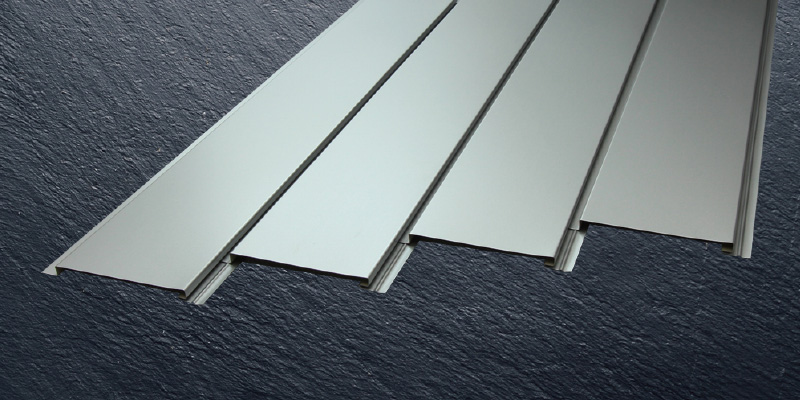

スパンドレル161（目地あり）
- 外壁防火構造認定

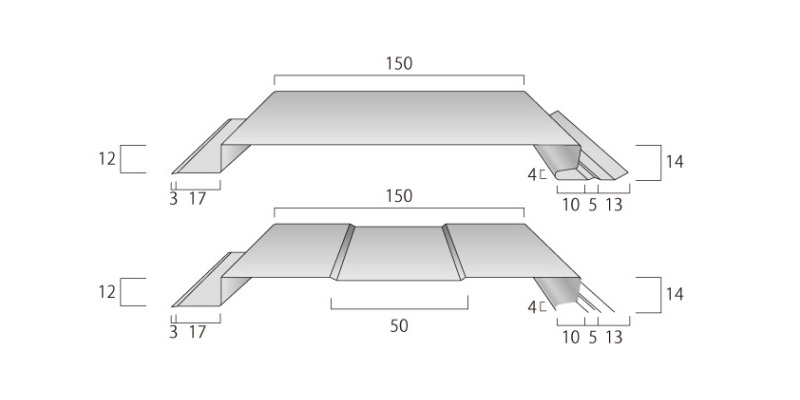

150の目地ありタイプです（リブ付タイプもあります）
■豊富なバリエーションで、内・外装材として建物を豊かに彩ります。
■店舗・事務所・住宅・看板・天井の内装など、幅広くご利用いただけます。
設計参考仕様

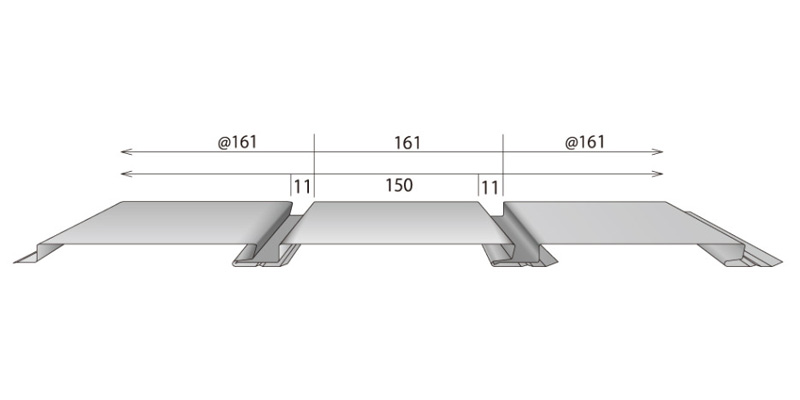

| 働き幅 | 160mm |
|---|---|
| 板厚 | 0.4〜0.5mm |
| 最短寸法 | 800mm |
| 原板幅 | 227mm |
| ㎡当たり必要m数 | 6.25m |

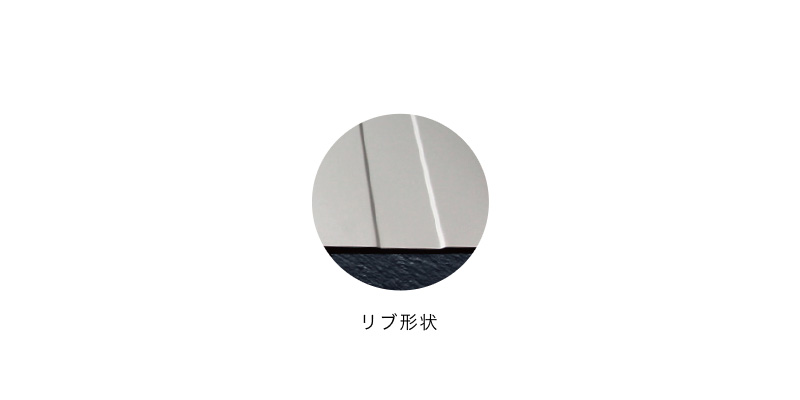

| オプション | リブ付 |
断面性能
| 板厚 (mm) |
単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| Wkg/m | Wkg/m2 | IX (cm4/m) |
ZX (cm3/m) |
IX (cm4/m) |
ZX (cm3/m) |
|
| 0.4 | 0.73 | 4.57 | - | - | - | - |
| 0.5 | 0.91 | 5.71 | - | - | - | - |
外壁防火構造認定
| 認定番号 | PC030NE-0044 |
|---|---|
| ボード | 石膏ボード 9.5mm以上 + 12.5mm以上 |
| 鋼板厚さ(mm) | 0.27以上 |
| 下地 | 鉄骨材 C-100×50×20×2.3 |
| ピッチ(mm) | 6.6以下 |
| 認定元 | NISC |
| 備考 | 防水下地ー仕様 アスファルトフェルト430 透湿防水シートなし |
